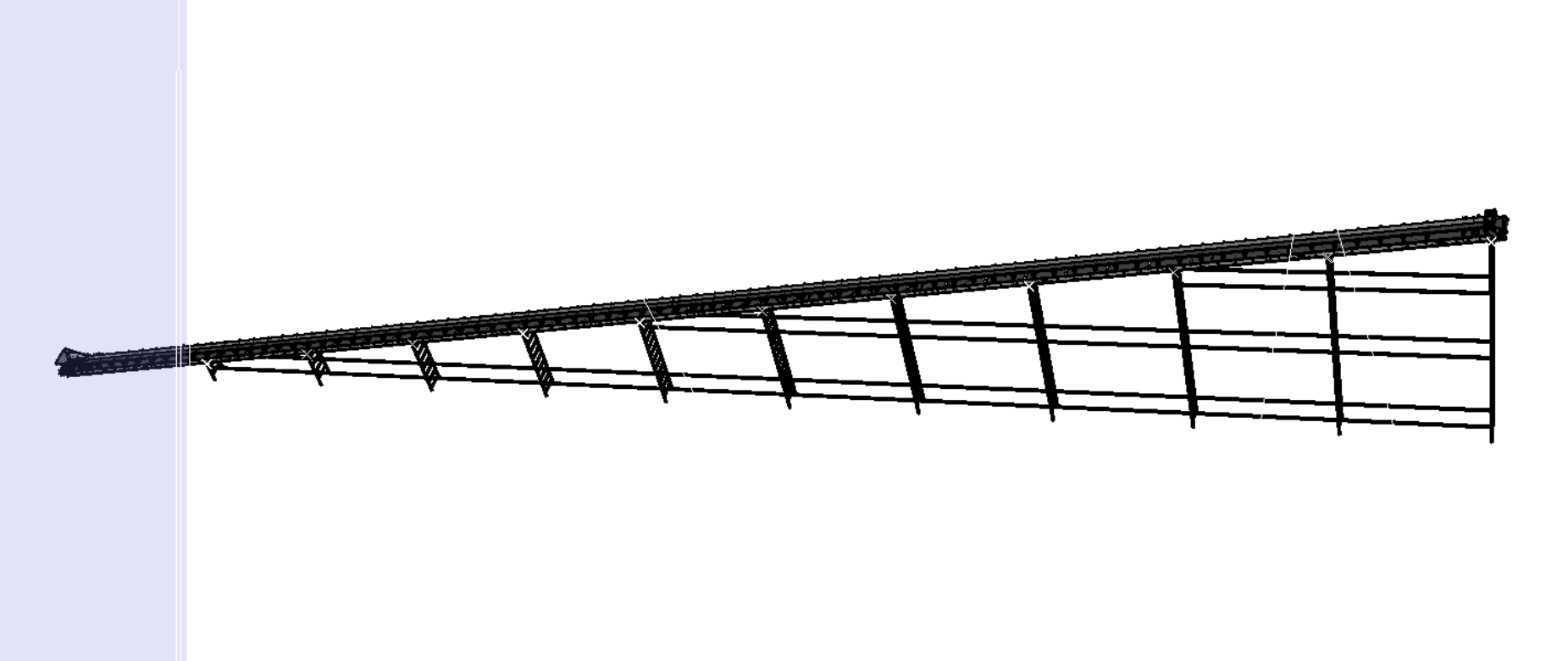

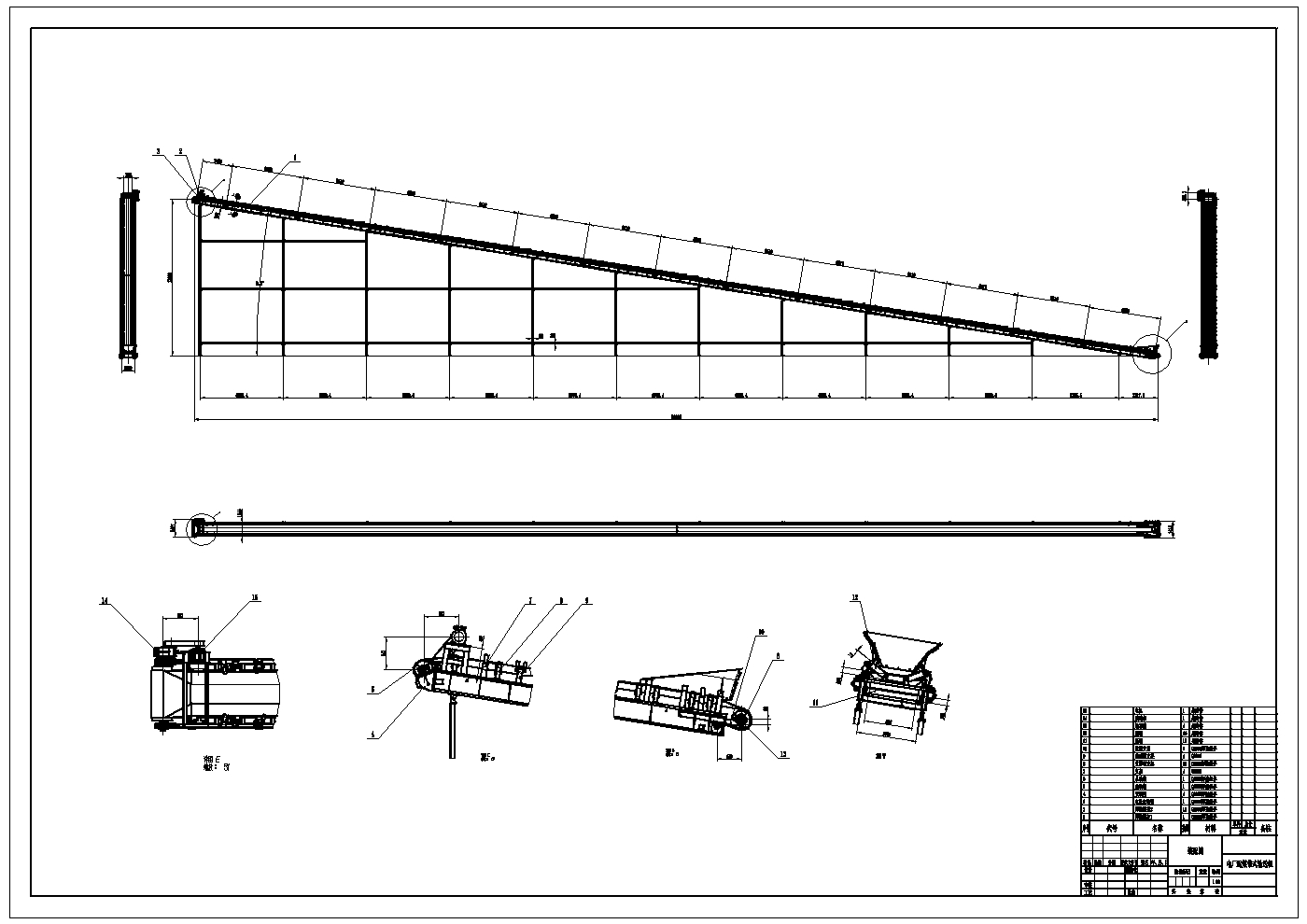

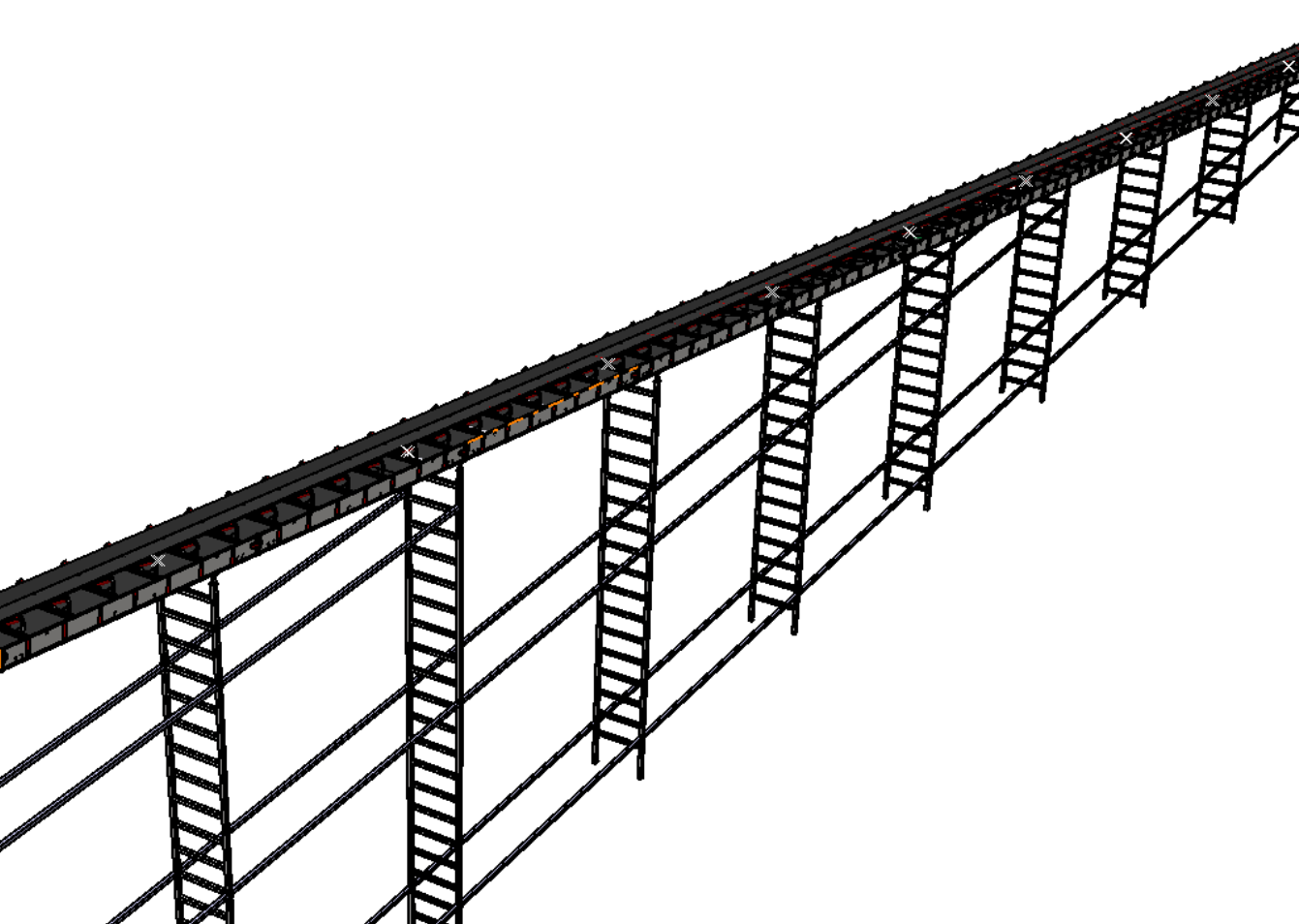

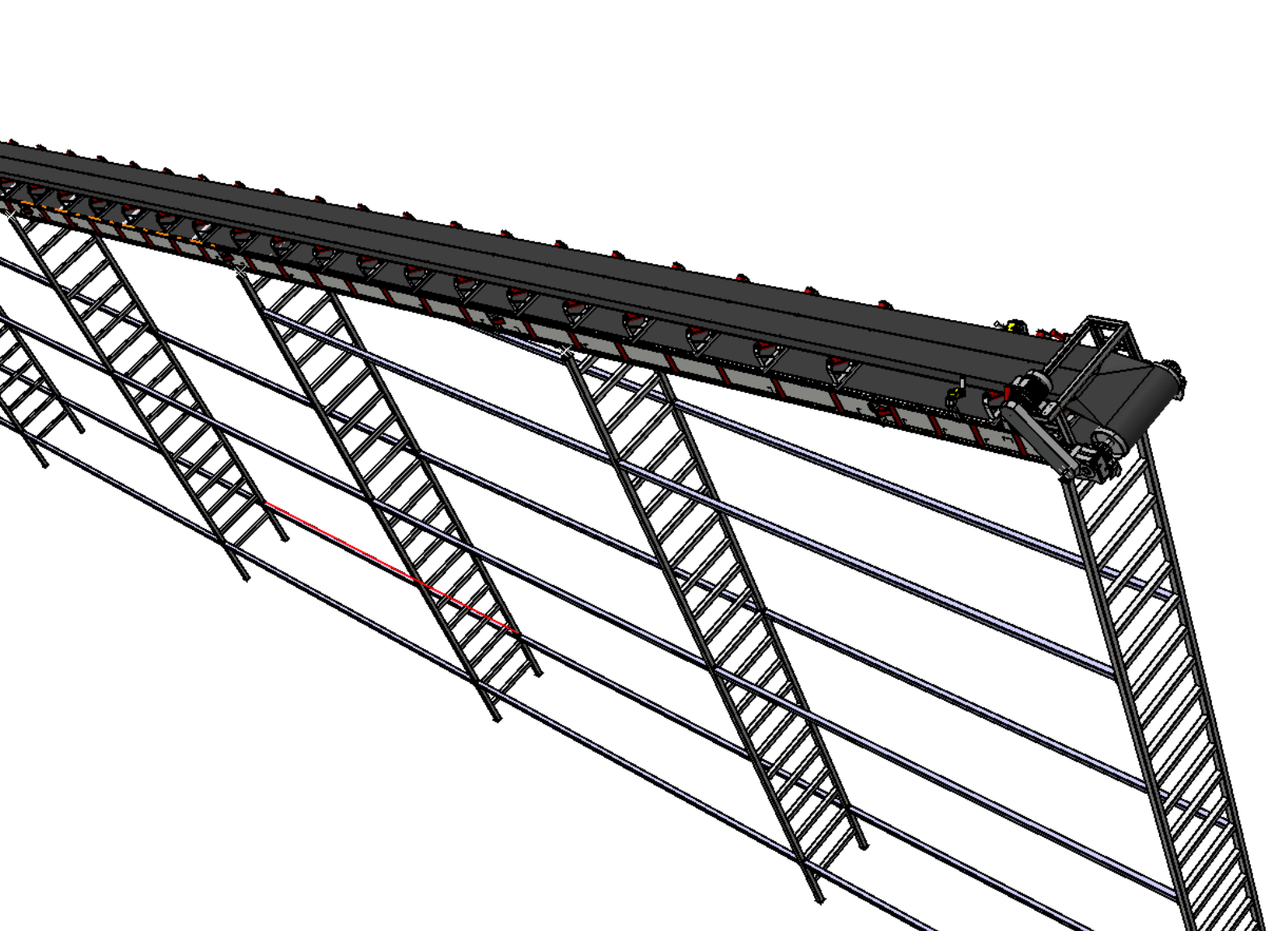

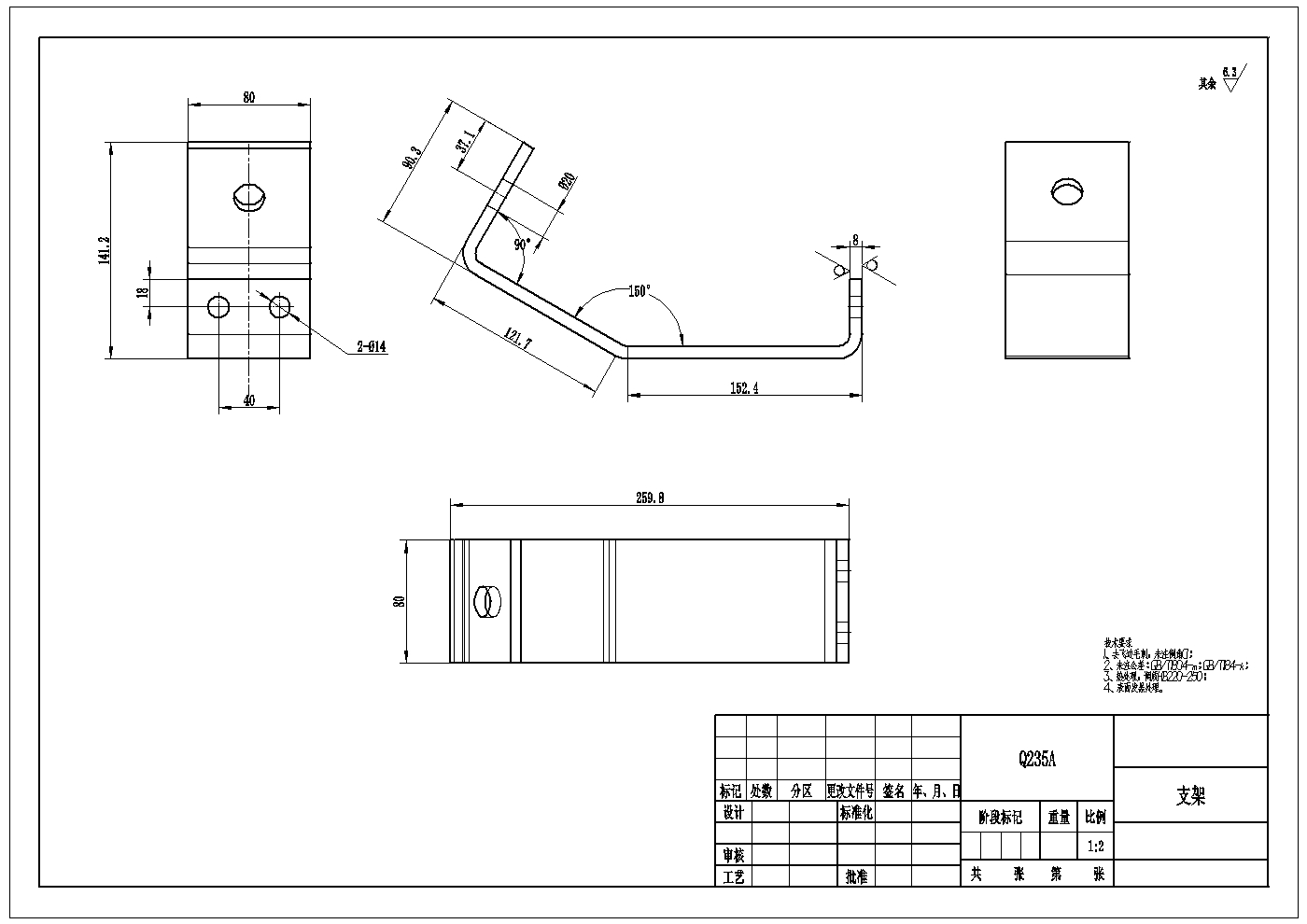

（拍下秒发）电厂运煤带式输送机（STP格式三维设计+CAD+说明书）
摘要：
展开>>
收起<<

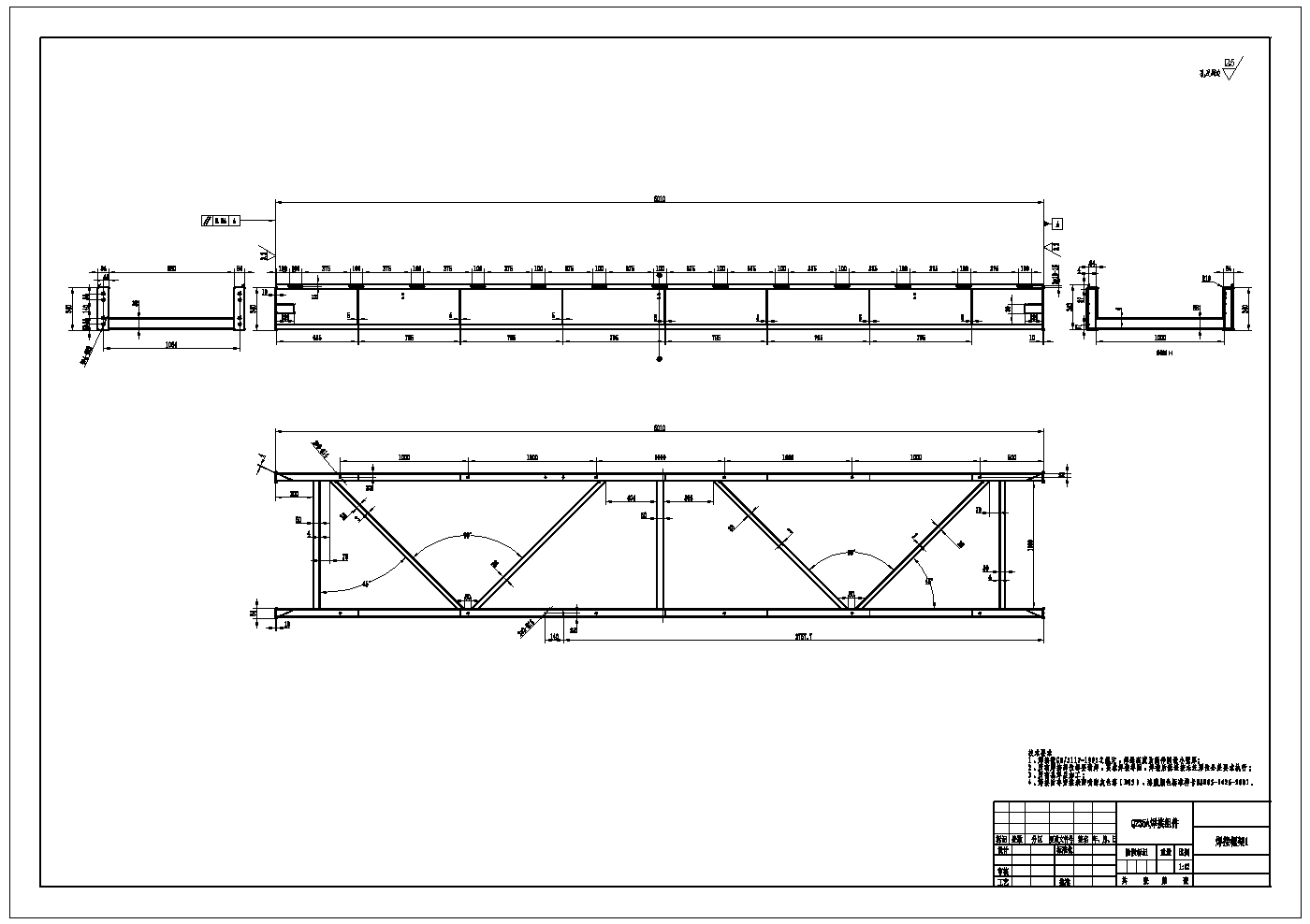

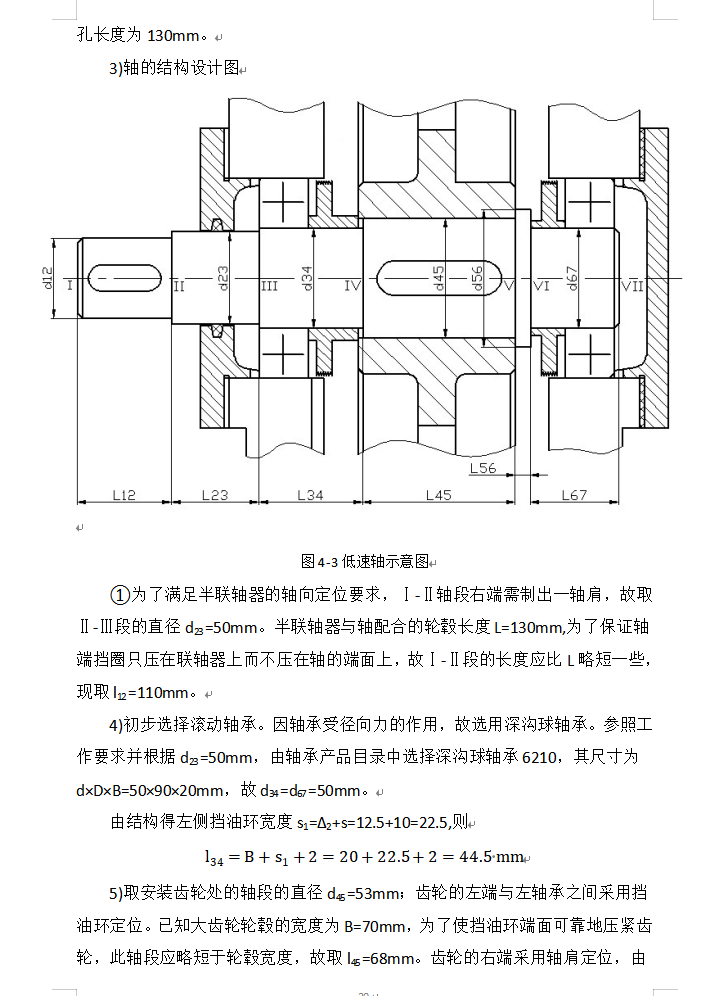

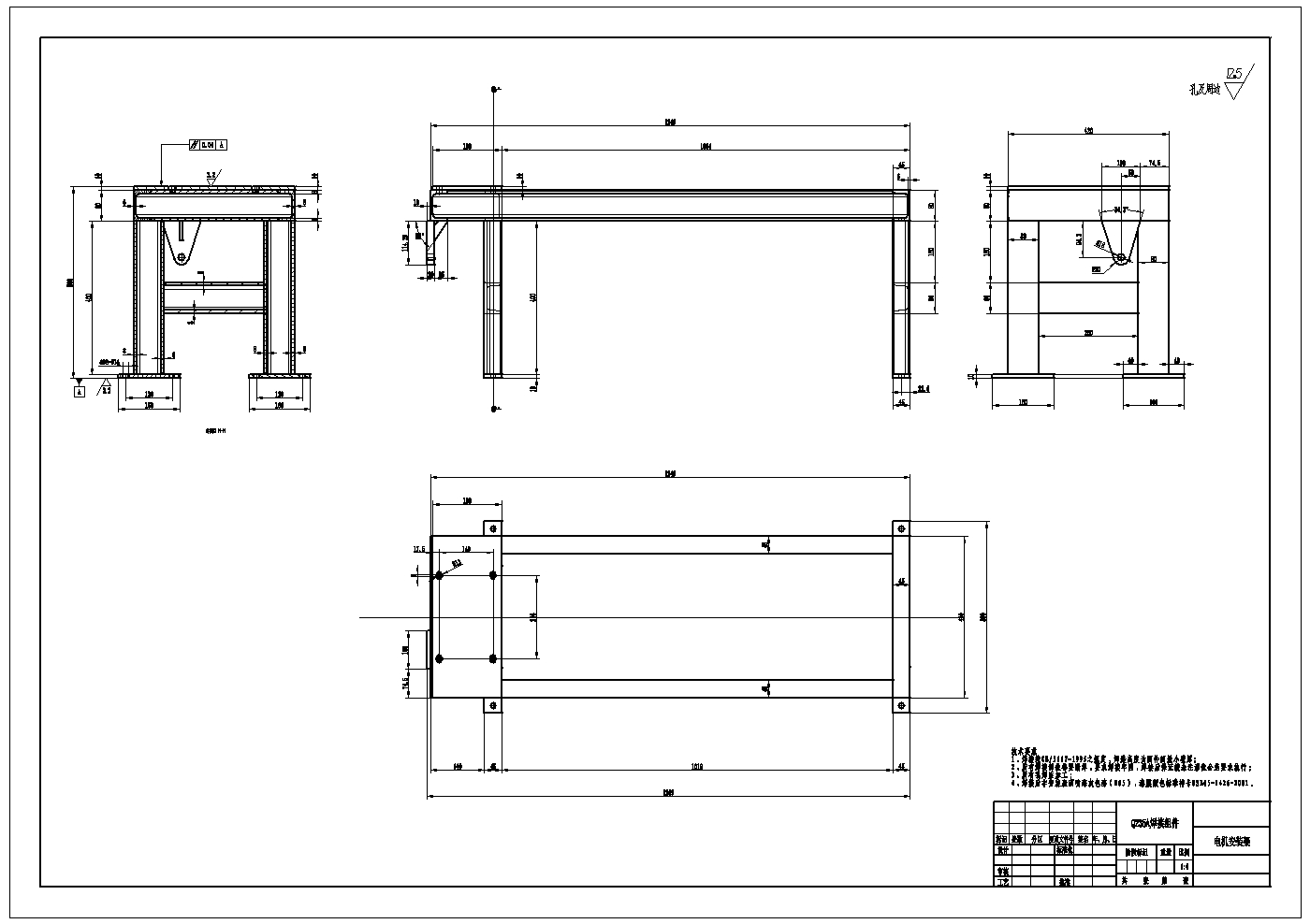

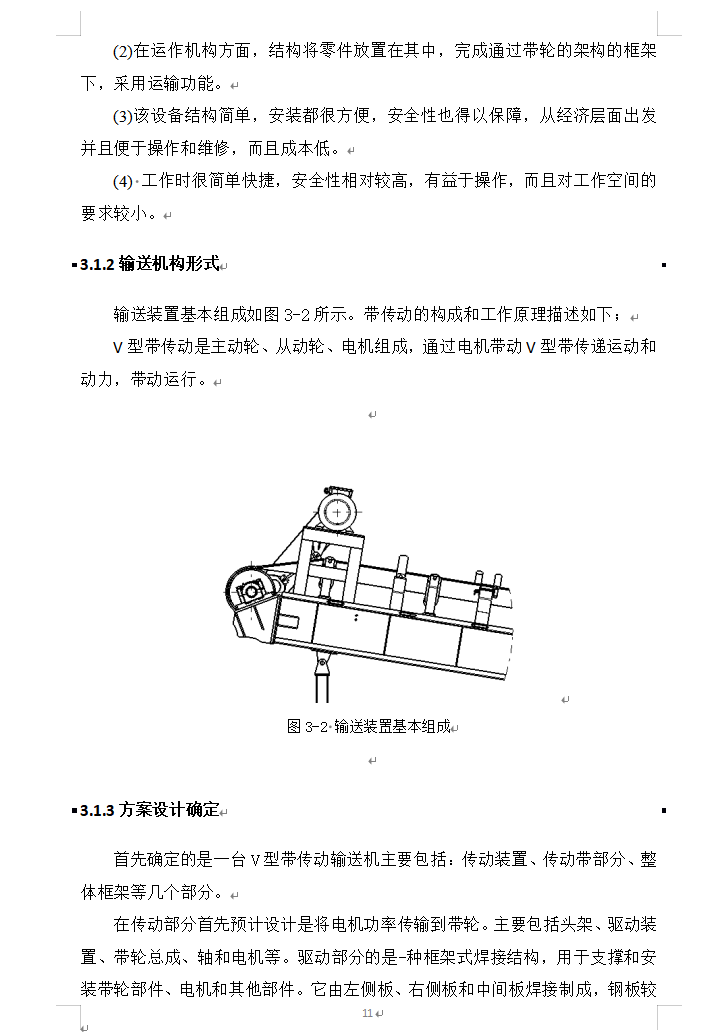

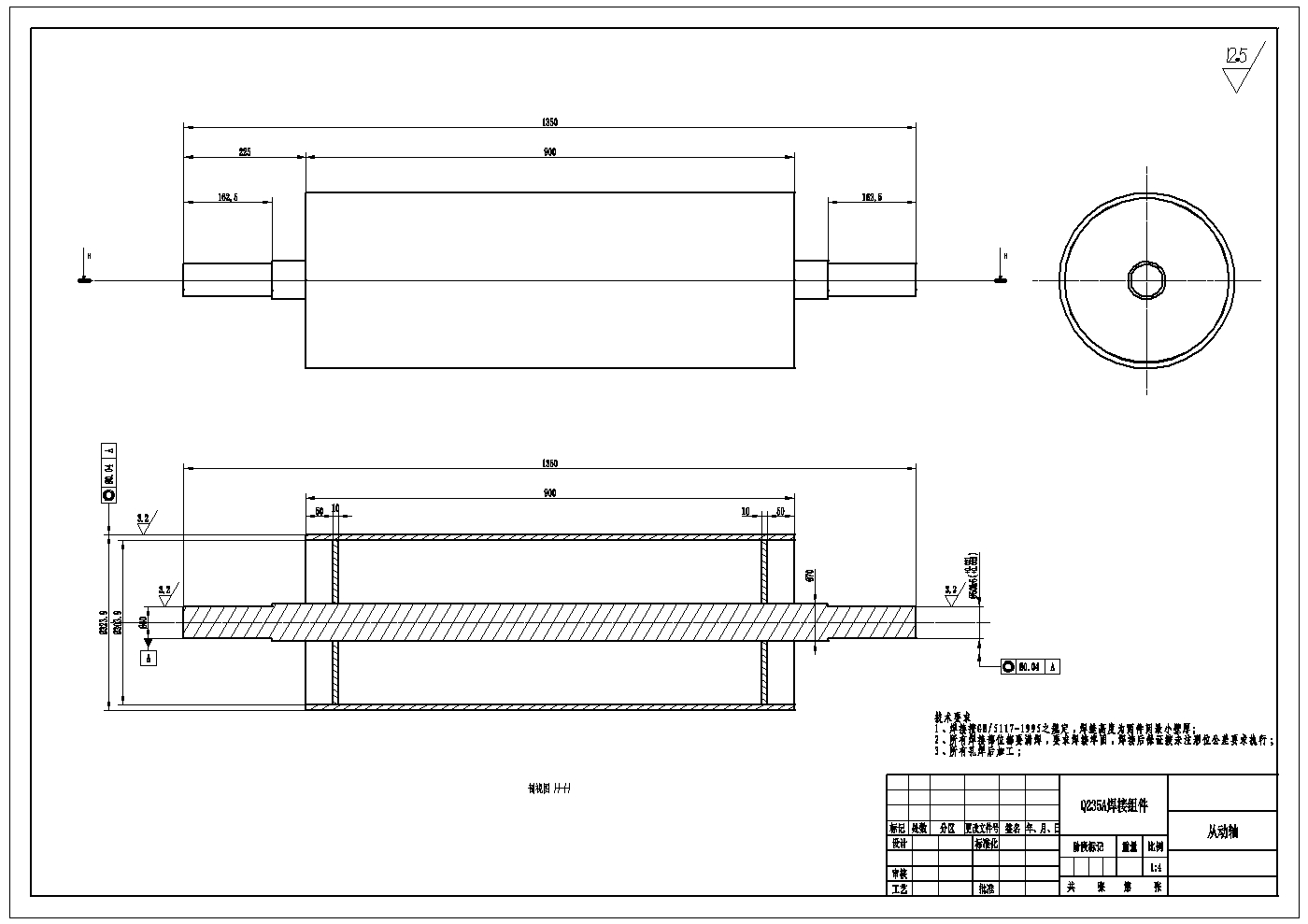

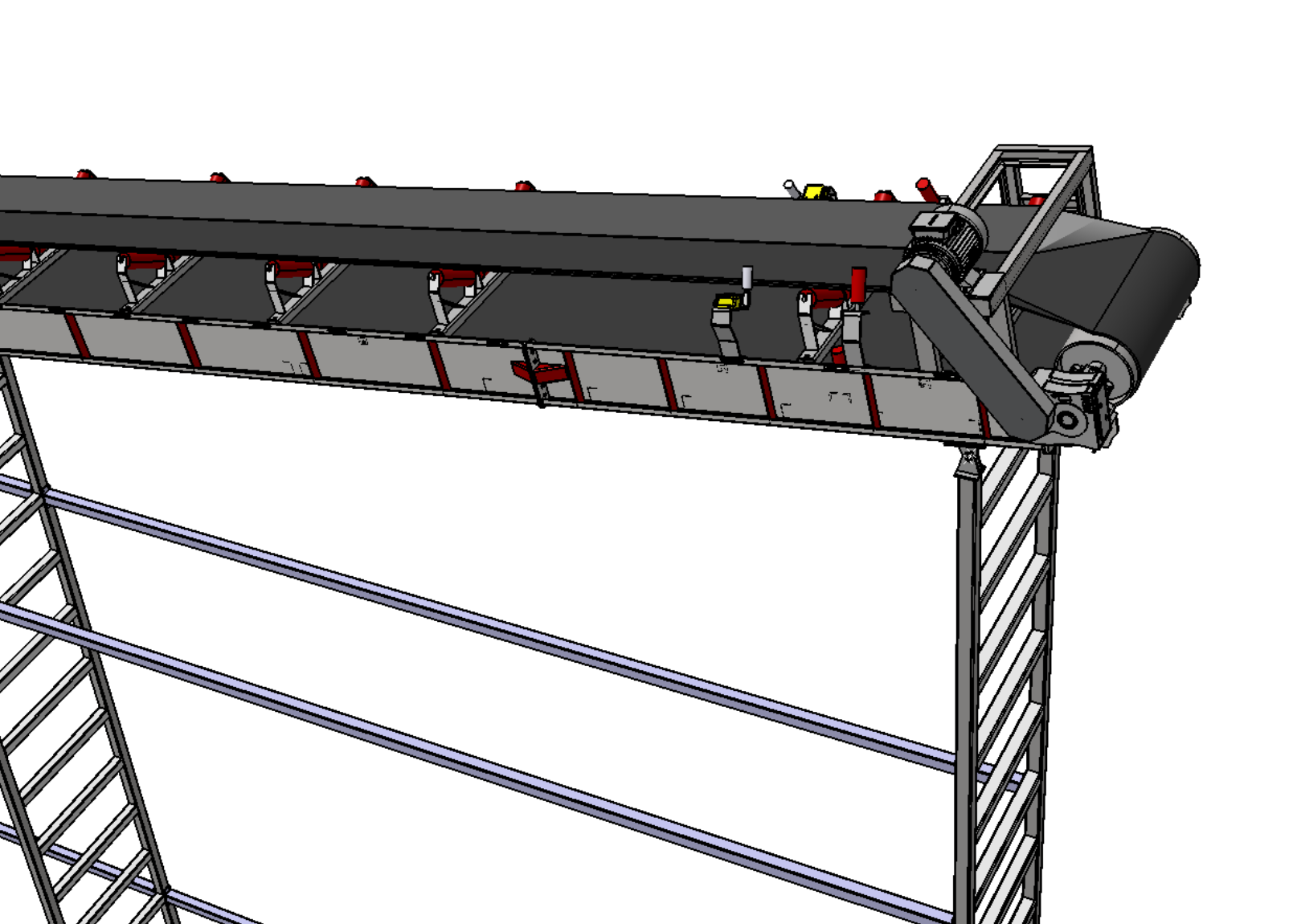

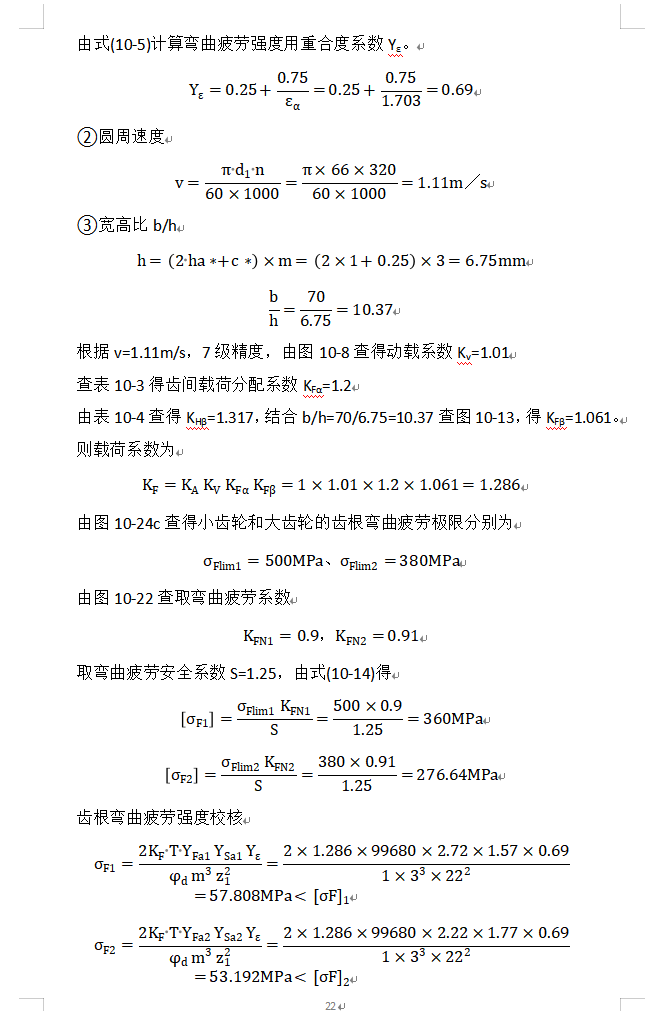

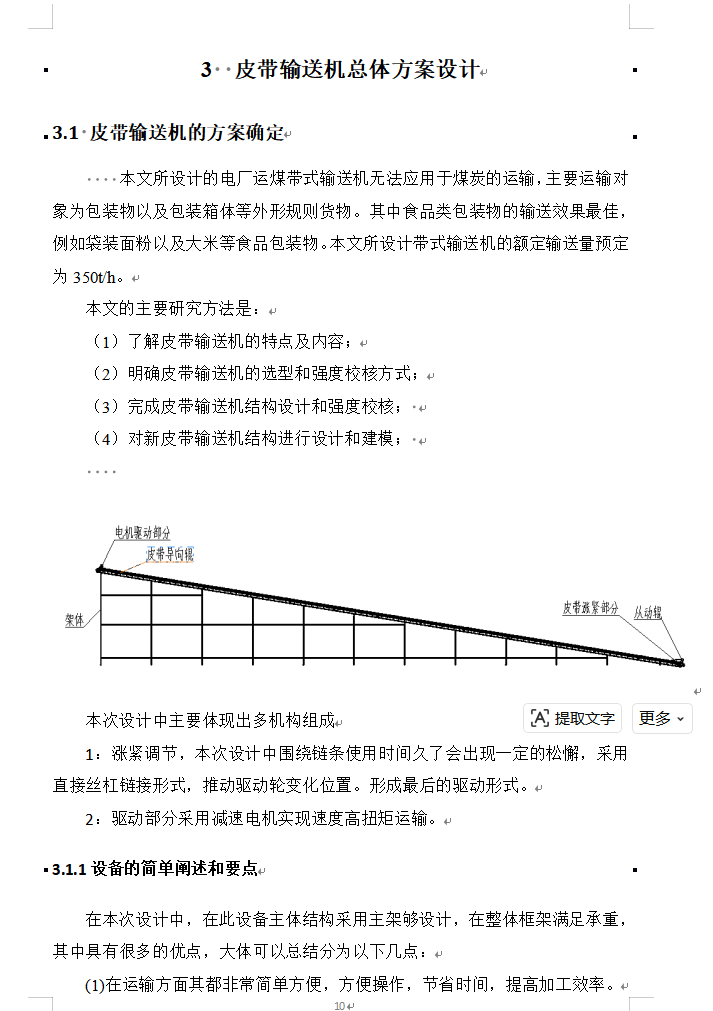

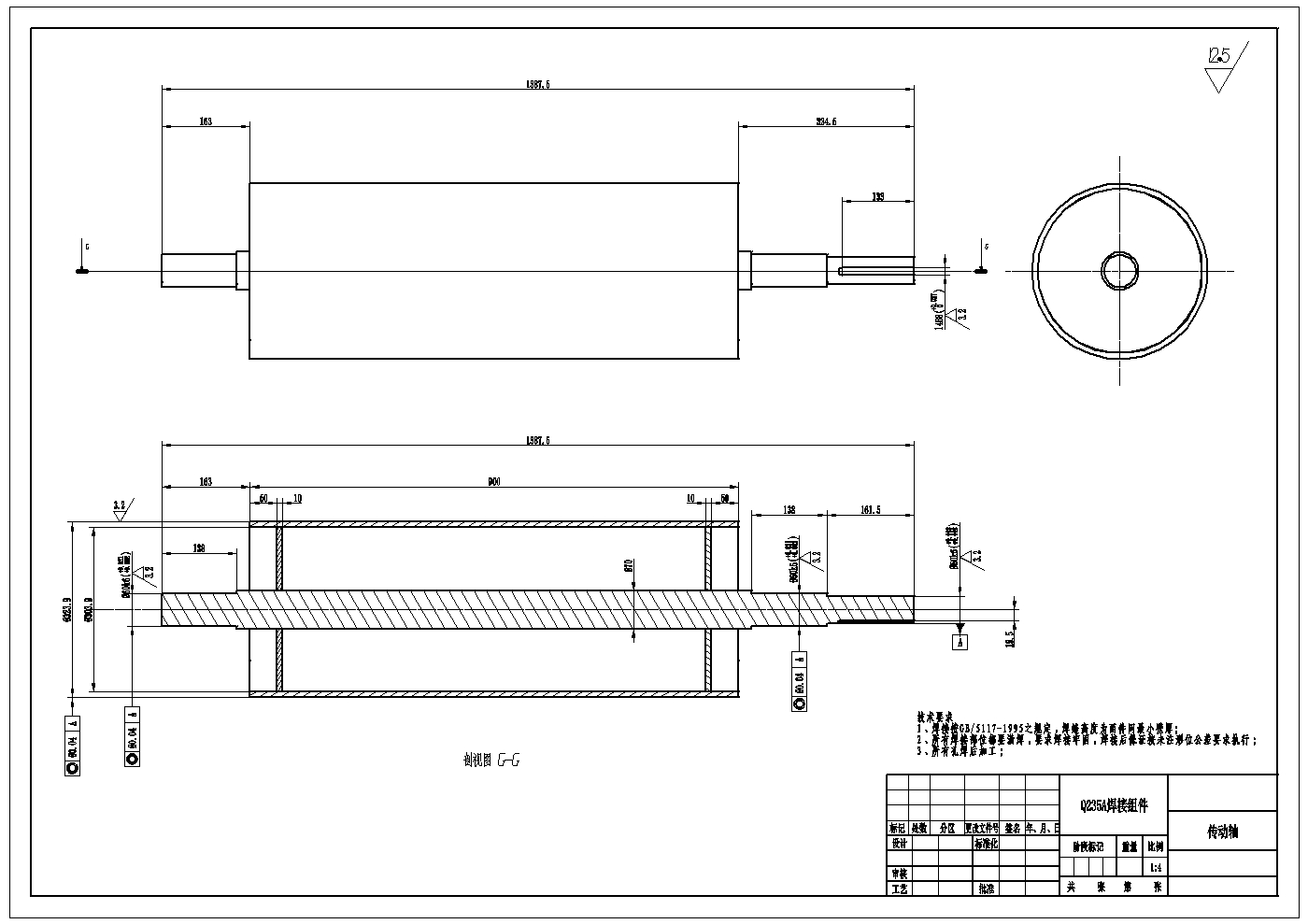

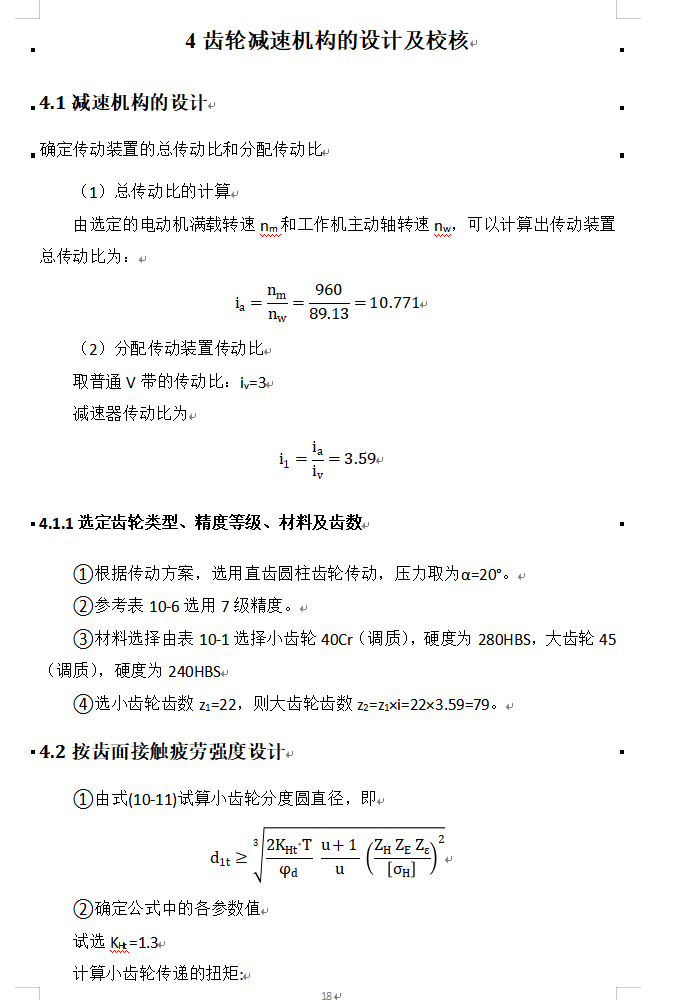

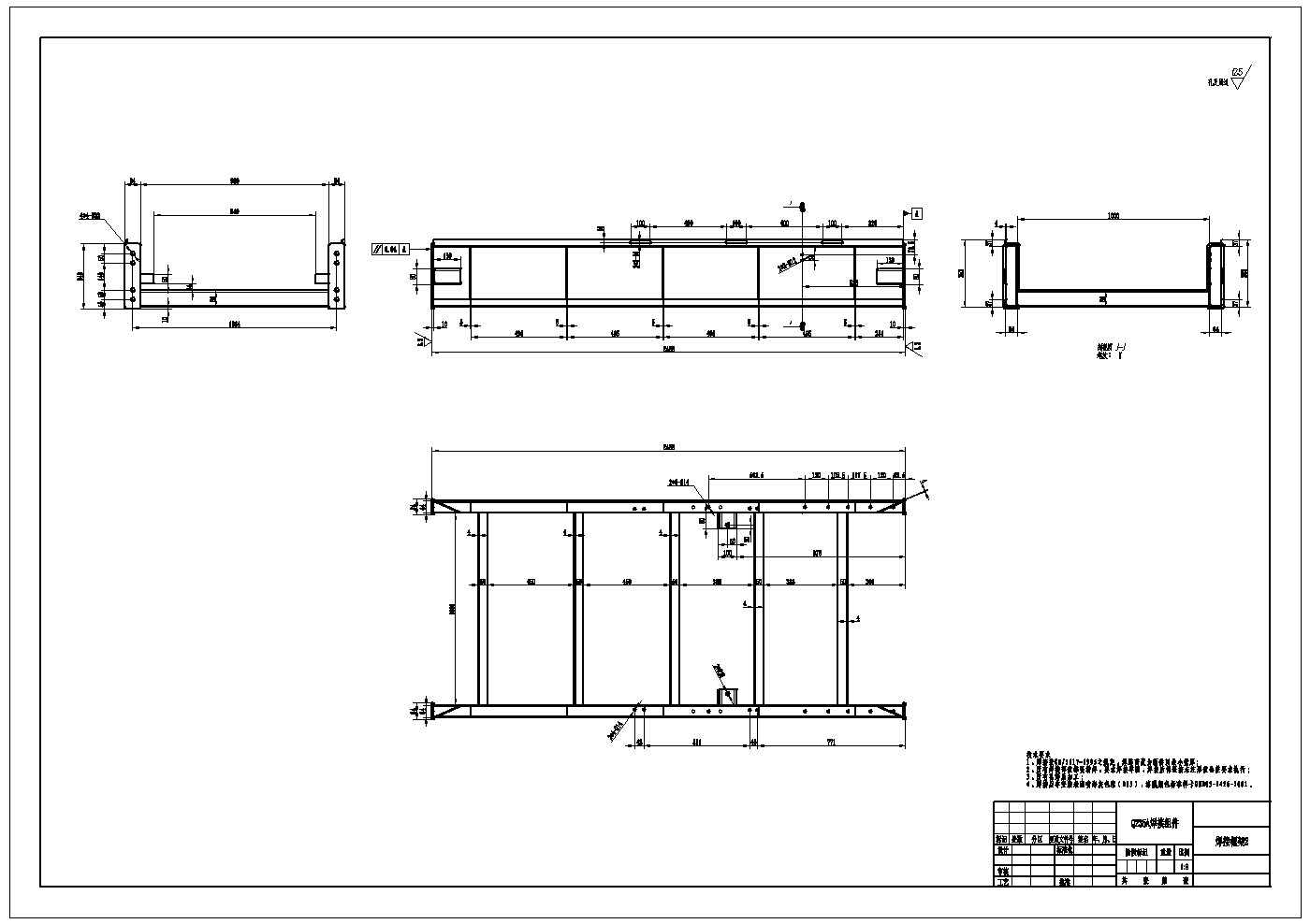

电厂输煤设备为什么经常采用带式输送结构？一条输送带能够连续运行，背后离不开电机驱动、减速传动、滚筒支承和张紧机构的相互配合。本期案例围绕《电厂运煤带式输送机》展开，重点介绍皮带输送机的总体结构、动力传递方案以及关键零部件设计，适合机械设计及相关专业的同学参考学习。 本设计主要涉及机架、输送带、传动滚筒、改向滚筒、托辊、驱动装置及丝杠张紧机构等部分。动力由三相异步电动机提供，通过V带传动和直齿圆柱齿轮减速机构传递至工作轴，驱动滚筒带动输送带运行。张紧部分采用丝杠调节结构，便于调整传动部件的位置与张紧状态。整个设计重点体现了带传动、齿轮传动与机械调节机构的组合应用。 在具体设计计算方面，论文选用Y132M1-6型三相异步电动机，额定功率5.5kW，满载转速960r/min；减速齿轮副采用22齿与79齿组合，模数为3mm。此外，还涉及V带选型、带轮尺寸计算、齿轮接触疲劳与弯曲疲劳强度校核，以及输入轴、输出轴的结构设计和受力分析，具有较完整的机械传动设计计算内容。
下载地址
网盘地址：https://pan.baidu.com/s/1-73MwnA6wovUwmUH1F4eMA
提取码：**** 获取提取码
