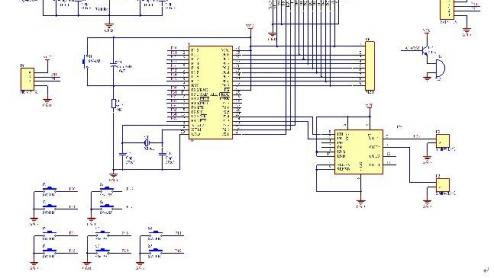

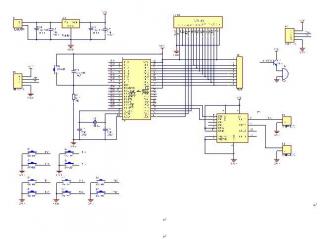

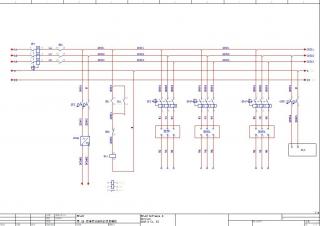

基于西门子plc对z3050钻床电气控制系统的改进设计-原创设计资料-PLC控制系统设计

近代科技发展是十分迅速的，工业自动化的飞速发展极大的改变了人类的生产模式，从近代来讲完成了从人工生产线——半自动生产线——全自动生产线的转变。提高了流水线作业的工作效率。这种转变大大地节约了人力成本，提高了生产效率，改善了操作者的工作环境。在工业自动化方面，除了生产线类以外还有机械加工方面的自动化应用。例如用于钻孔、攻丝、扩孔、铰孔等多用途的半人工自动化机械加工类设备-摇臂转床或称之为横臂钻床。摇臂转床是随着社会对机加要求产能与质量要求不断提升与对人工工作强度降低等多种需求下衍生的产品，此产品目前具有应用范围广、节约人力、节约时间的特点。未来，随着社会对机加产品需求与要求的不断提高，此类产品必将向着低价高质的方向进行发展。且从目前来看摇臂钻床的发展前景良好。关键词：自动化 PLC 摇臂转床机械加工

2024-01-29 2.17MB 20 4 150光币

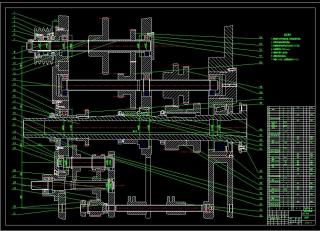

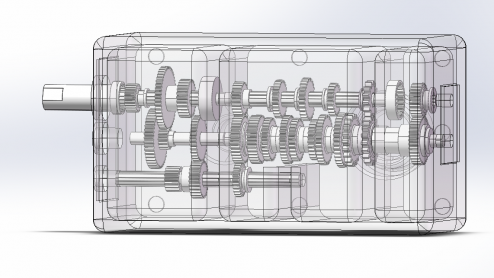

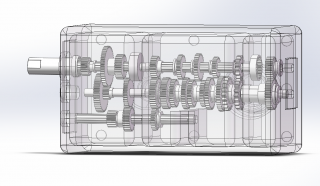

CA6140车床进给箱的结构改造优化设计

进给箱传动链是一种实现刀具纵向或横向移动的内在联系链。卧式车床切削螺纹时，进给传动链是内联系传动链，主轴每均匀转一转，刀架应均匀移动工件螺纹的导程，在切削圆柱面和端面时，进给传动链是外联系传动链，进给量也是以工件每转一转时刀架的移动量来计算的。是车床重要组成之一，优化传动链对整个进给系统有很大的提升，能够大大的提高部分公制及模数螺纹的切削精度，同时还可以使加工过程中产生的传动路线极大缩短在结合现有的车床研究基础对CA6140进给箱传动链进行研究优化，对优化的主要传动链进行可靠性优化分析。本文研究内容如下几个部分（1）对传动链的进给路线进行原理分析，总结优化出了新的传动链，使传动路线极大的缩短。对新传动链车制公制螺纹、模数螺纹优化对比分析，以及新传动路线的特点以及应用范围。（2）对传动链车削螺纹进给系统进行可靠性优化设计，采用可靠性摄动法，建立传动链状态函数模型，得出可靠性指标和可靠度，再使用MATLAB对数学模型进行优化设计分析。（3对传动链进给过程中的主要零部件进行ANSYS强度分析校核，选用了XIV轴和XV轴进行设计建模，静态特性分析。

2023-12-11 47.67MB 26 4 50光币

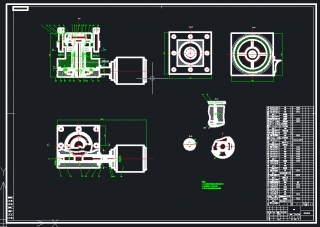

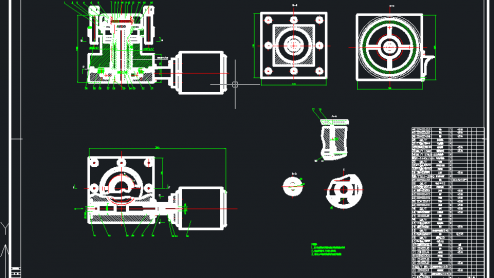

CK3263数控回转刀架机电系统的设计

自动回转刀架是数控机床的关键组成部分，它能够有效地增加劳力生产力，压缩生产准备周期，减小人工误差，进一步提高机械加工准确度和准确性。然而，原有的普通车床换刀速率缓慢，准确度不够高，产量效率低，无法适应现代化生产的需要。对于进一步提高工作效率、进一步提高质量和完善劳动环境，我们需要对自动回转刀架予以全面更新。本文对CK3263型数控车床自动回转刀架的机电系统的相关内容进行分析，研究数控车床刀架的组成和工作原理，对CK3263机床的换刀装置进行设计，使该装置具有自动松开、转位、精密定位等功能。此次主要完成自动回转刀架的机械部分和电气部分的设计。机械部分为对其组成的各个机械部件进行计算与选用，电气部分为编制刀架自动转位控制软件。设计的数控換刀装置功能更强，换刀装置通过刀具快速自动定位，可以提高数控车床的效率，缩短加工时间；同时其可靠性更稳定，结抅简单。.

2023-12-11 1.66MB 29 4 40光币

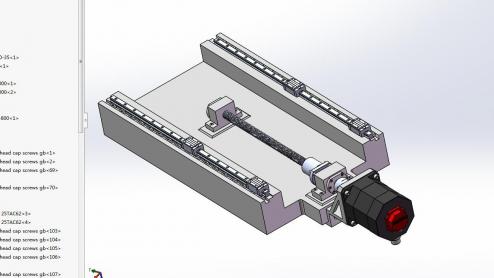

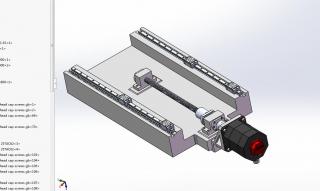

DK5060数控高速雕铣机X轴设计-机械结构设计-机械毕业设计资料

数控雕铣机是一种同时具有雕刻和铣削加工能力的数控机床，主要特征是适用特定的刀具和电主轴的高速运转来实现雕铣加工。我国数控雕铣机是从加工中心中分离出来的设备，更适用于小型零件产品的加工，保障着产品加工过程中高精密、高速率、低耗材的特殊需求。数控雕铣机作为机床工业的一个新兴的重要分支，已经成为我国消费类电子零配件制造、小型精密模具制造、五金制品、家具制造等行业重要的机加设备。随着数控雕铣机应用领域的拓宽，逐渐在大功率LED铝基板、工艺礼品、金属电极、金属眼镜框加工等领域也崭露头角。随着下游各应用领域对产品加工过程中的高精密、高效率、低耗能、低耗材的要求不断提升，数控雕铣机自身技术不断成熟，下游新兴应用领域不断涌现，国内人工成本的不断增长，原有老旧设备的更新换代等等，都将对数控雕铣机市场起到积极的推动作用，

2023-11-09 10.83MB 36 4 150光币
基于Z3050摇臂钻床预选阀体机械加工设计-机械毕业设计资料

2023-10-24 782.59KB 29 4 30光币
矩形型材端面坡口铣削机设计-机械毕业设计资料

矩形型材端面坡口铣削机是由大量通用部件和少量专用部件组成的工序集中的高效机床。其特点有: 结构紧凑、工作质量可靠、设计和制造周期短、投资少、经济效果好、生产率高等。本次设计的题目是矩形型材端面坡口铣削机设计。首先针对要加工的型材入手，对机床进行总体方案设计，进而确定机床的总体布局，随后，对铣削力进行计算，根据要求选择合适的动力头，以加工要求为线索，在满足要求的前提下完成其它（如丝杠、导轨）所有零件的设计。关键词：坡口铣削机；动力头运动机构。

2023-10-17 734.27KB 56 4 40光币
机床主轴变速箱设计-机械毕业设计资料

2023-10-10 826.52KB 30 4 25光币
汽车变速器性能试验台的设计-机械毕业资料

变速器是车辆中重要的零部件，汽车在行驶过程中会经常性的换挡，导致变速器磨损严重致使其发生损坏，变速器损坏可能导致车辆在运行过程中出现失控等现象，严重的还可能造成人员伤亡。此外，变速器的性能对于车辆本身的可靠性、操控性以及舒适性都有着很大的影响，变速器性能的好坏直接决定了车辆性能的好坏，因此，对变速器性能的研究有着较为重要的意义。对变速器性能的研究目前多利用试验台来完成，变速器试验台对于节省材料、降低变速器研发成本、提高变速器使用寿命以及缩短研发周期有着重要作用。本文针对测试汽车变速器性能设计一款试验台，完成对变速器效率、刚度、强度等项目的测试，此外，对变速器性能试验台变速机构、加载器、传动轴等进行设计分析、其中关键零部件进行设计与强度校核，最后利用二维软件AUTOCAD进行装配图以及各部分零件图的绘制，验证变速器性能试验台的可行性。

2023-10-03 1.37MB 27 5 100光币
经济型数控铣床改造设计-包含讲解视频-仿真与程序

对于数控铣床的研究是一个长期且持续性的过程，因为经济型数控铣床的广泛使用为我们的生活的方方面面带来巨大的便利，许多工厂和企业乃至居民都在使用，对生产便捷能够巨大的推动。智能化，安全性，创新性是铣床工作的重要内容，也是一种标准。与传统的改造优化铣床相比较而言具有质的提高，但是对于机械设计仍然具有可提高的空间和技术上的进步。单片机作为一个核心的MCU来工作，仅仅依靠单片机是不够的。

2023-10-03 30.11MB 20 4 50光币
CK20数控车床主传动系统设计-机械毕业设计资料-CAD全-原创设计

本论文首先介绍了我国数控机床发展的过程与现状，并分析了其存在的问题；对数控机床的发展趋势进行了探讨；并对CK20数控车床主轴箱传动系统和刀架进行了设计与计算。主轴箱由安装在精密轴承中的空心主轴和一系列变速齿轮组成。数控车床主轴可以获得在调速范围内的任意速度，以满足加工切削要求。刀架用于夹持切削用的刀具，因此其结构直接影响机床的切削性能和切削效率。随着数控车床的发展，数控刀架开始向快速换刀、电液组合驱动和伺服驱动方向发展。本设计主要包括根据一些原始数据，结合实际条件和情况对车床一些参数进行拟定，再根据拟定的参数，进行传动方案的拟定。然后计算各传动副的传动比及齿轮齿数，再估算齿轮的模数和各轴的轴径。并对齿轮和轴的强度、刚度进行校核。除此之外，还要对箱体内的主要结构进行设计，如电磁离合器的选择，从而完成对主传动系统的整体设计。刀架设计主要对总体结构设计，主要传动部件的设计计算。包括驱动刀架的伺服电机的选择计算，蜗轮蜗杆设计计算，刀架主轴的结构设计计算。

2023-10-01 1.57MB 27 4 40光币
C6150普通车床主传动改进设计-机械毕业设计资料

C6150型机床是一种加工效率高，操作性能好，社会拥有量大的普通机床。该机床能进行各种车削工作，并可以加工公制、英制、模数和径节螺纹。主传动结构简单采用多片摩擦式电磁离合器实现主轴启动和正反转，利用正反转向机构做变速组。主轴采用三支撑结构，前、中支撑用圆锥滚子轴承，且为主要支撑，后支撑用球轴承为辅助支撑，进给箱中选用三轴滑移公用齿轮机构，溜板箱中有脱落蜗杆机构，开合螺母导向用矩形导轨，还附有快速电机实现纵横向快速进给。

2023-10-01 848.76KB 35 5 40光币

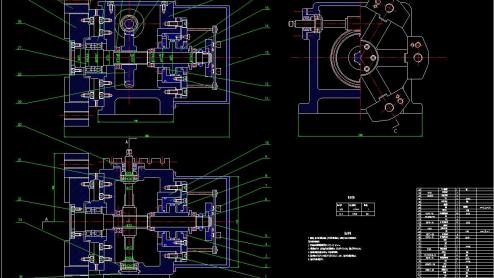

大直径辊筒双头镗孔专机-机械毕业设计-CAD图纸

本论文是关于大直径辊筒双头镗孔专机承载装置和自定心装置的设计说明。首先，本文简要概述了课题的选题背景及发展现状，对双头镗孔专机的加工对象锡林辊筒及道夫辊筒进行了结构和加工工艺的分析。其次，根据承载装置和自定心装置的性能要求进行了方案的拟定并在方案对比分析的基础上确定出了相对合理的方案。承载装置对锡林辊筒与道夫辊筒的定位采用类似V形面的定位方式，驱动方式为减速电动机齿轮传动。自定心装置采用带双矩形导轨的可移动箱体实现三个旋转轴的同时进给，采用液压缸驱动六杆机构运动进而实现自定心装置的三个旋转轴同步转动

2023-09-18 1.24MB 29 4 50光币
CK6130车削中心动力转塔刀架设计及三维制作-机械毕业设计资料

液压驱动的转塔刀架，是用液压缸夹紧，液压马达驱动分度，端齿盘副定位，当刀架接收到转位指令后，液压油进入液压缸的右腔，通过活塞推动中心轴将刀盘左移，使定位副端齿盘脱离啮合状态，为转位作好准备。当刀盘处于完全脱开位置时，行程开关发出转位信号，液压马达带动转位凸轮旋转，凸轮依次推动回转盘上的柱销。使回转盘通过键带动中心轴及刀盘做分度运动。凸轮每转一周拨过一个柱销。使刀盘旋转1/n周（n为刀架的工位数）。中心轴的尾端固定着一个有n个齿的凸轮，当中心轴和刀盘转过一个工位时，凸轮压合计数开关一次，开关将此信号送入控制系统。当刀盘旋转到预定工位时，控制系统发出信号使液压马达刹车，转位凸轮停止运动，刀架处于预定位状态。与此同时，碟形弹簧复位，通过活塞将中心轴拉回，端齿盘副啮合。精确定位，刀盘便完成定位和夹紧动作。刀盘夹紧后，中心轴尾部压下发出转位结束信号。

2023-09-15 1.25MB 27 4 70光币
变速器前壳体卧式专用镗床设计-机械毕业设计资料

2023-08-25 4.44MB 34 4 40光币
多孔模加工工艺及专机设计

2023-08-25 6.32MB 42 4 50光币
双面强力铣床结构设计-原创机械毕业设计说明书

本科毕业设计（论文）（2020届）双面强力铣床结构设计、摘要铣床的出现大大提高了人们的生产效率，是人类进入新时代的重大变革，如今，随着我国的铣床技术的蓬勃发展，出现了越来越多种类的铣床，但是普遍加工效率没有很大的提升，因此如何在保证加工精度的同时又能提高铣床的加工效率，成为了铣床发展的主要难题，本次课题主要通过对铣床结构方案的选择和确定；主要部件的设计计算，关键零部件的结构设计与校核来提高铣床的加工效率。本课题采用卧式铣床结构，主轴在两侧，对工件同时加工。对于工作台进给主要采用电机与滚珠丝杠直联的结构，通过对滚珠丝杠，轴承，导轨和电机的校核完成工作台的动力设计。主轴通过对传动轴，主轴和齿轮的设...

2023-08-25 546.73KB 58 页 22 4 50光币
XK5040数控铣床主轴箱进给机构及控制系统设计

2023-08-24 1.63MB 29 4 45光币
X52K进给系统经济型数控改造设计-机械毕业设计-全套CAD

2023-08-24 914.79KB 27 4 45光币
轻型龙门铣床XKQ2010×30结构设计

2023-08-16 1.38MB 34 4 45光币

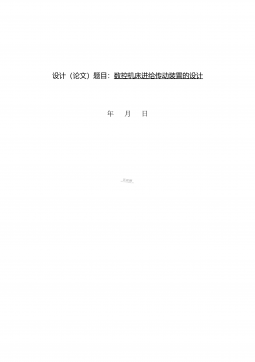

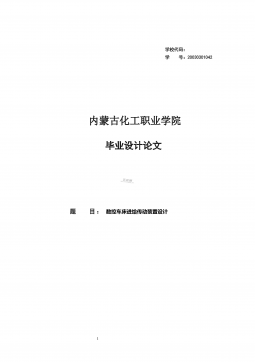

数控机床的进给传动装置设计

设计（论文）题目：数控机床进给传动装置的设计年月日毕业设计(论文、专题实验)任务书姓名张文全专业机电一体化技术班级机电2001指导教师题目数控车床进给传动装置设计原始数据设计包括数控机床的进给设计。控制系统部分包括步进电机的选用及硬件电路设计和软件系统设计，说明了芯片的扩展，键盘显示接口的设计等等。该控制系统采用软件中断控制系统结构及子程序结构，因为子程序结构简单、条件明确在经济型数控系统中应用比较多。说明书(论文、实验)主要内容1、零件图（A3图2张，A4图5张）2、设计说明书对学生综合训练方面的要求1、论文前要仔细研究设计题目、认真阅读任务书，明确具体论文任务和内容，备好设计相关资料。2、...

2023-08-10 854.4KB 76 页 35 4 30光币
