（拍下秒发）三套夹具设计-泵体零件机械加工工艺及专用夹具设计（包含工艺卡+工序卡+答辩PPT）
摘要：
展开>>
收起<<

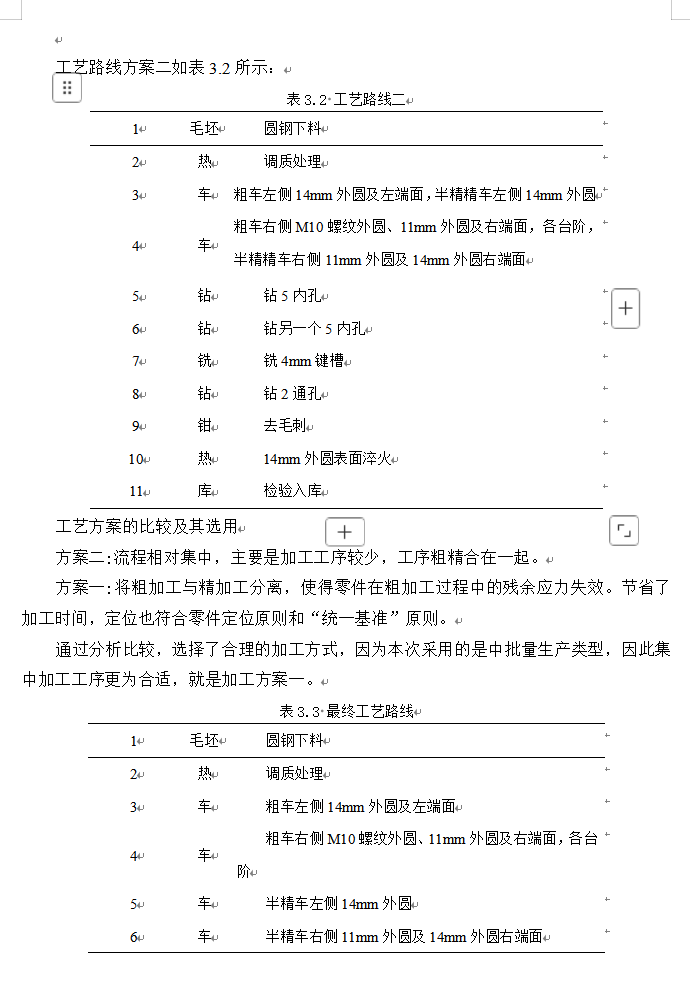

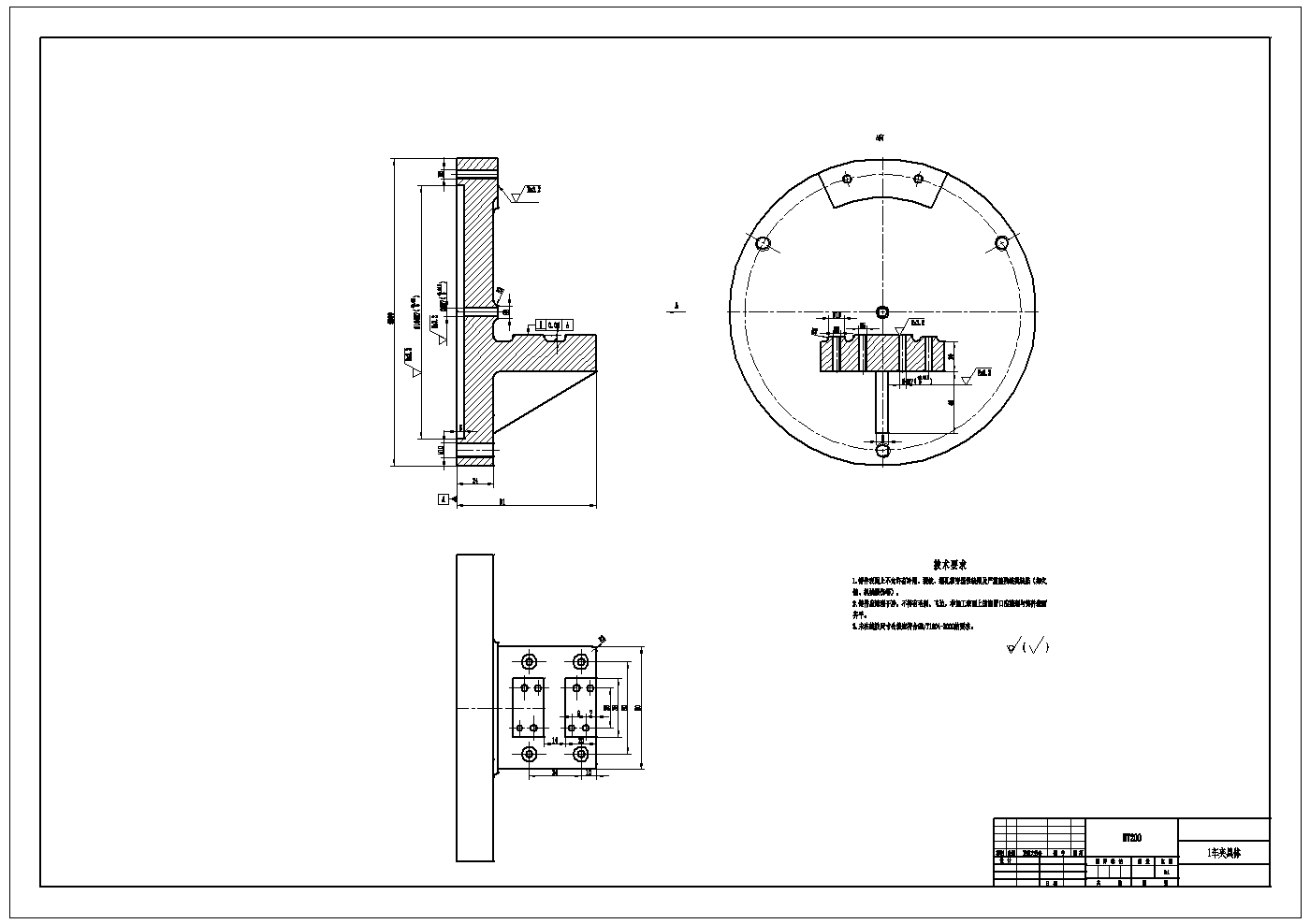

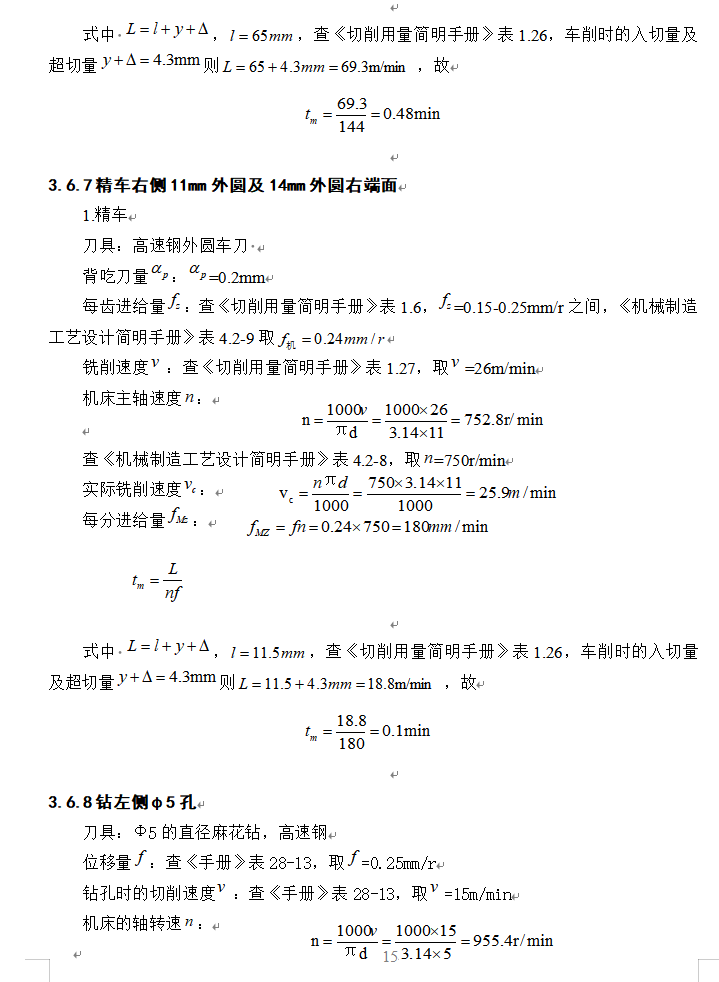

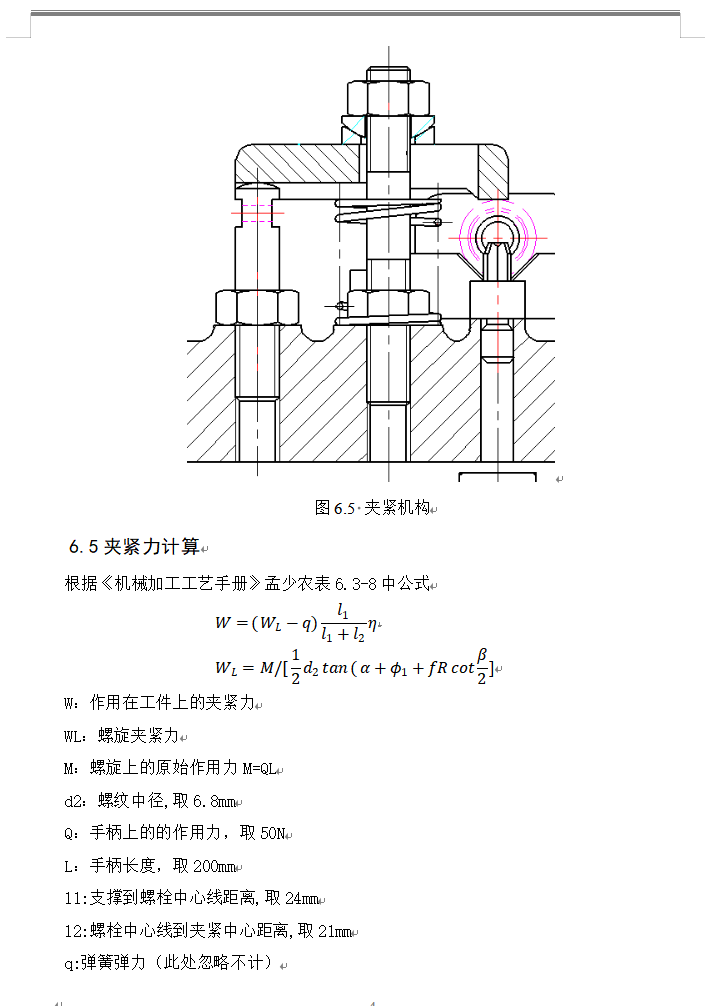

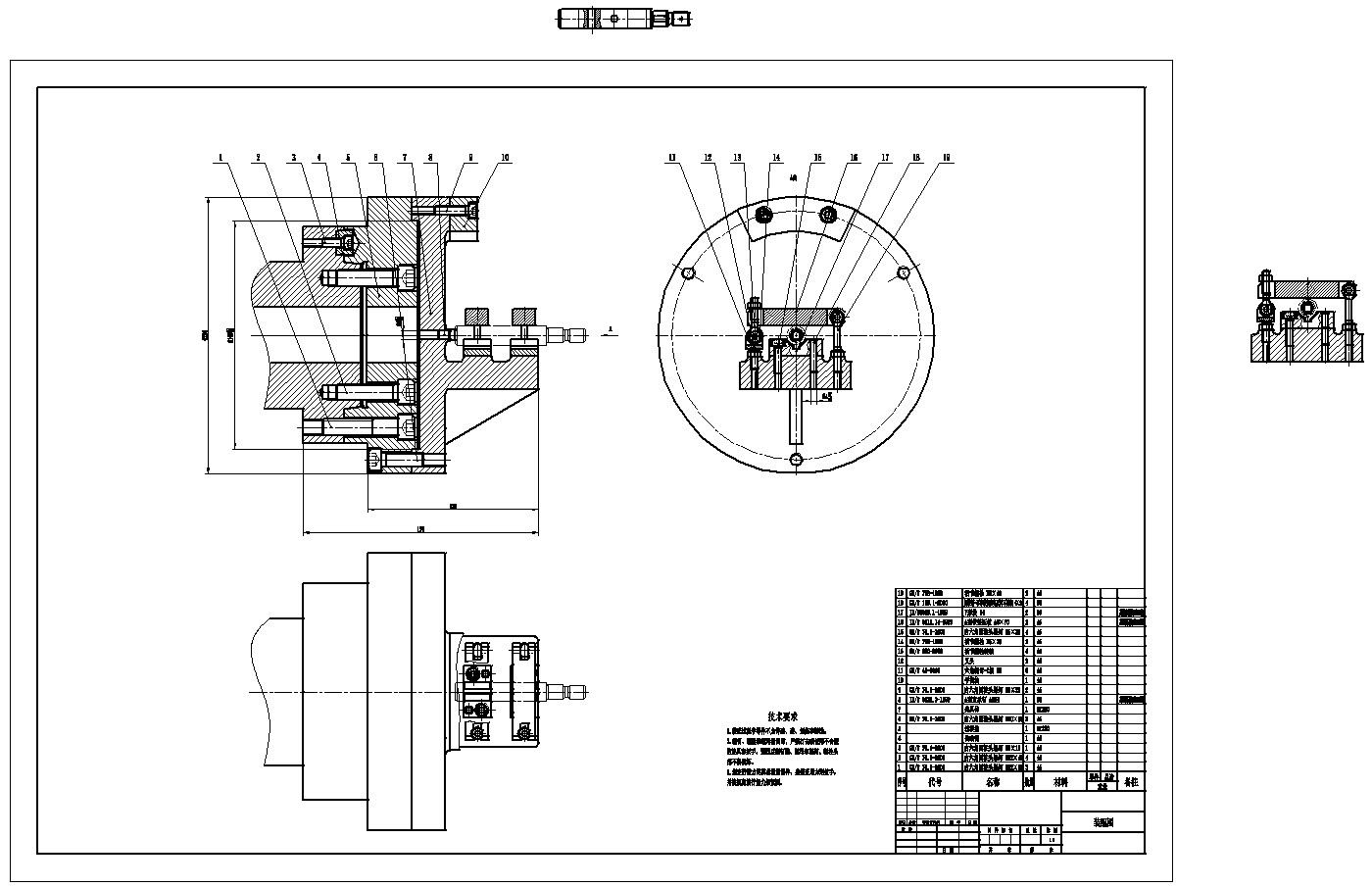

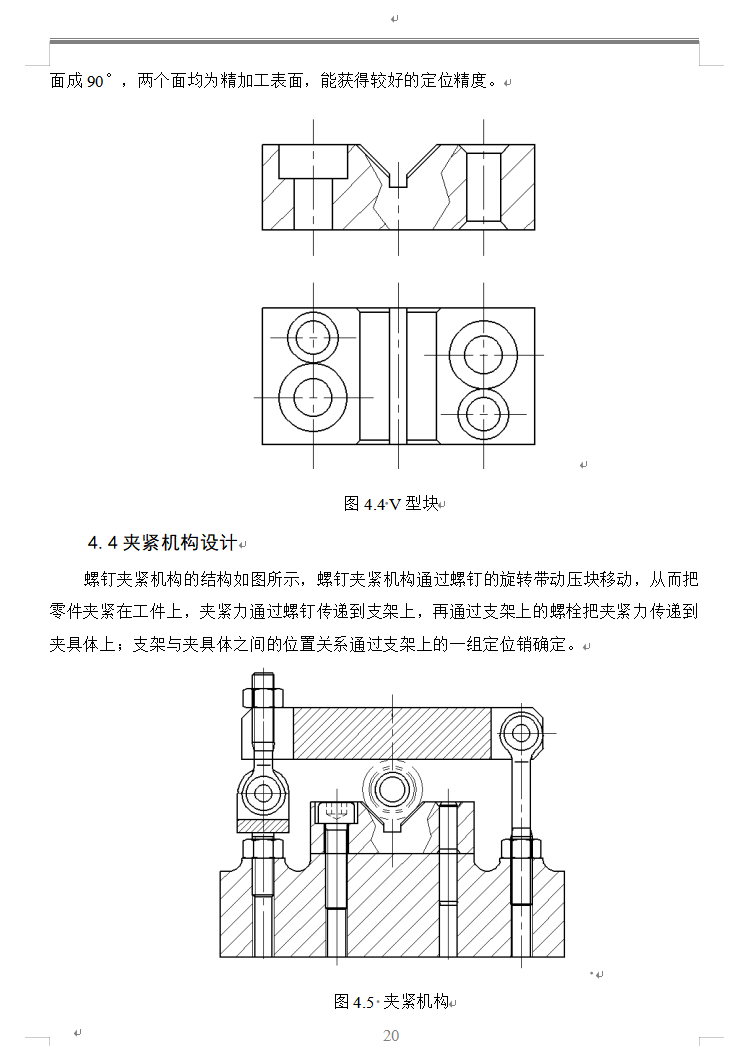

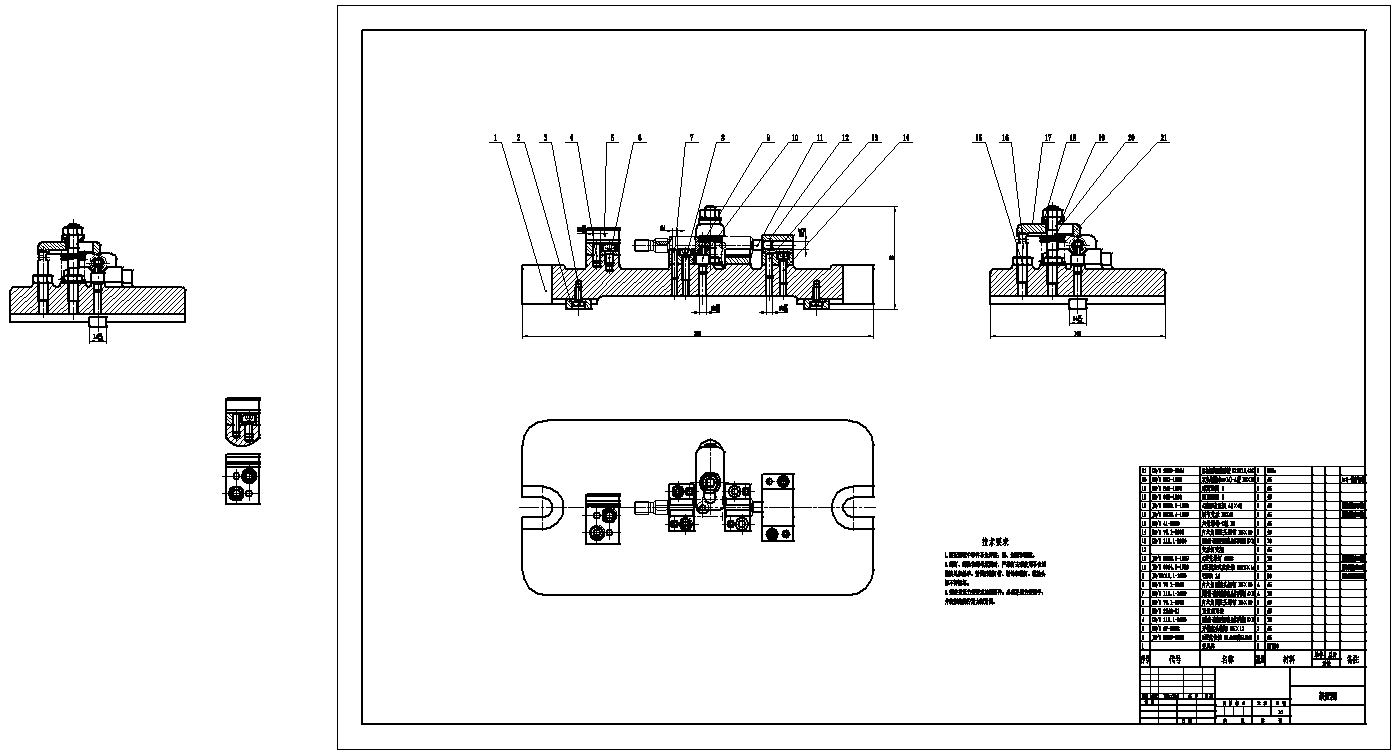

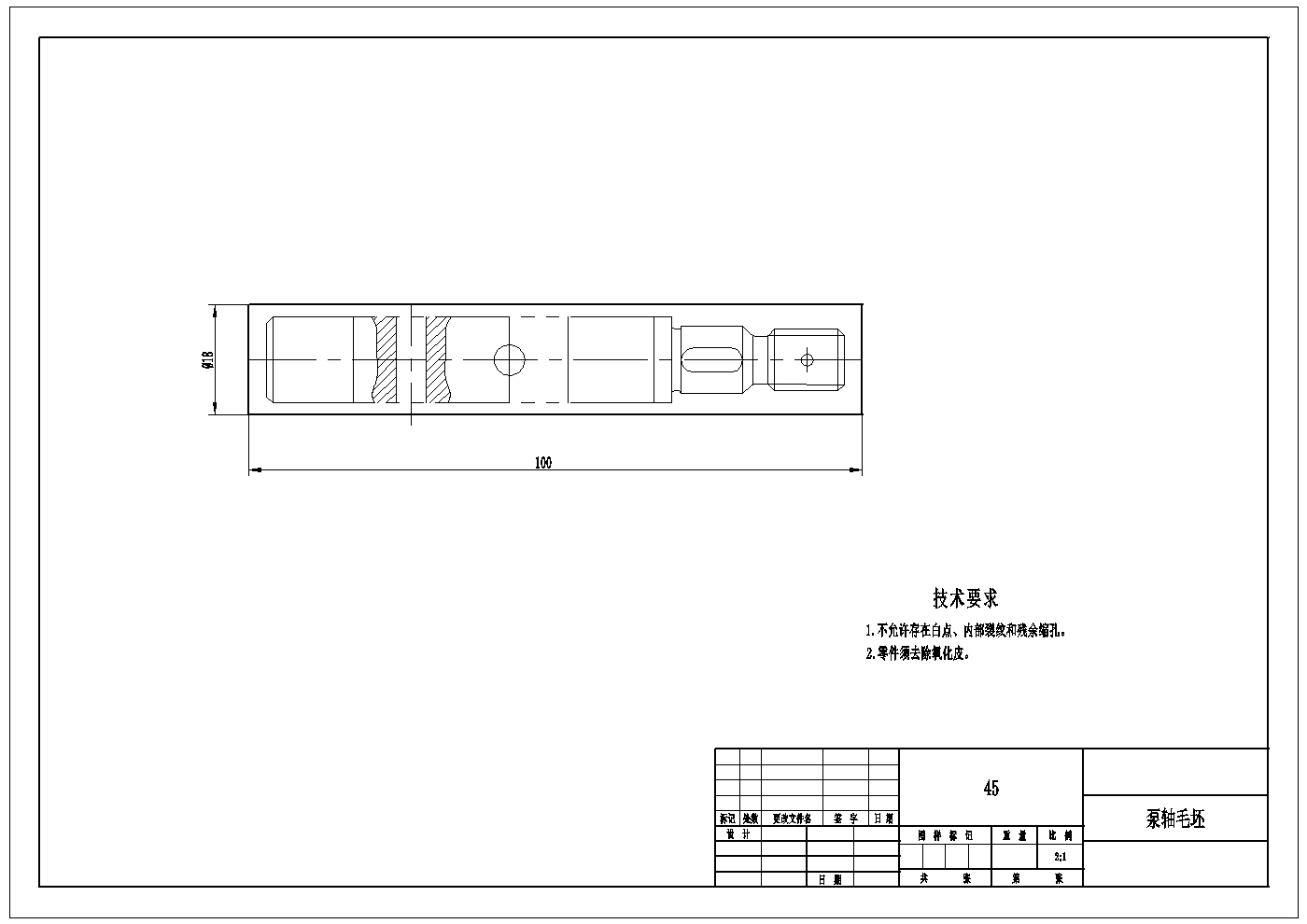

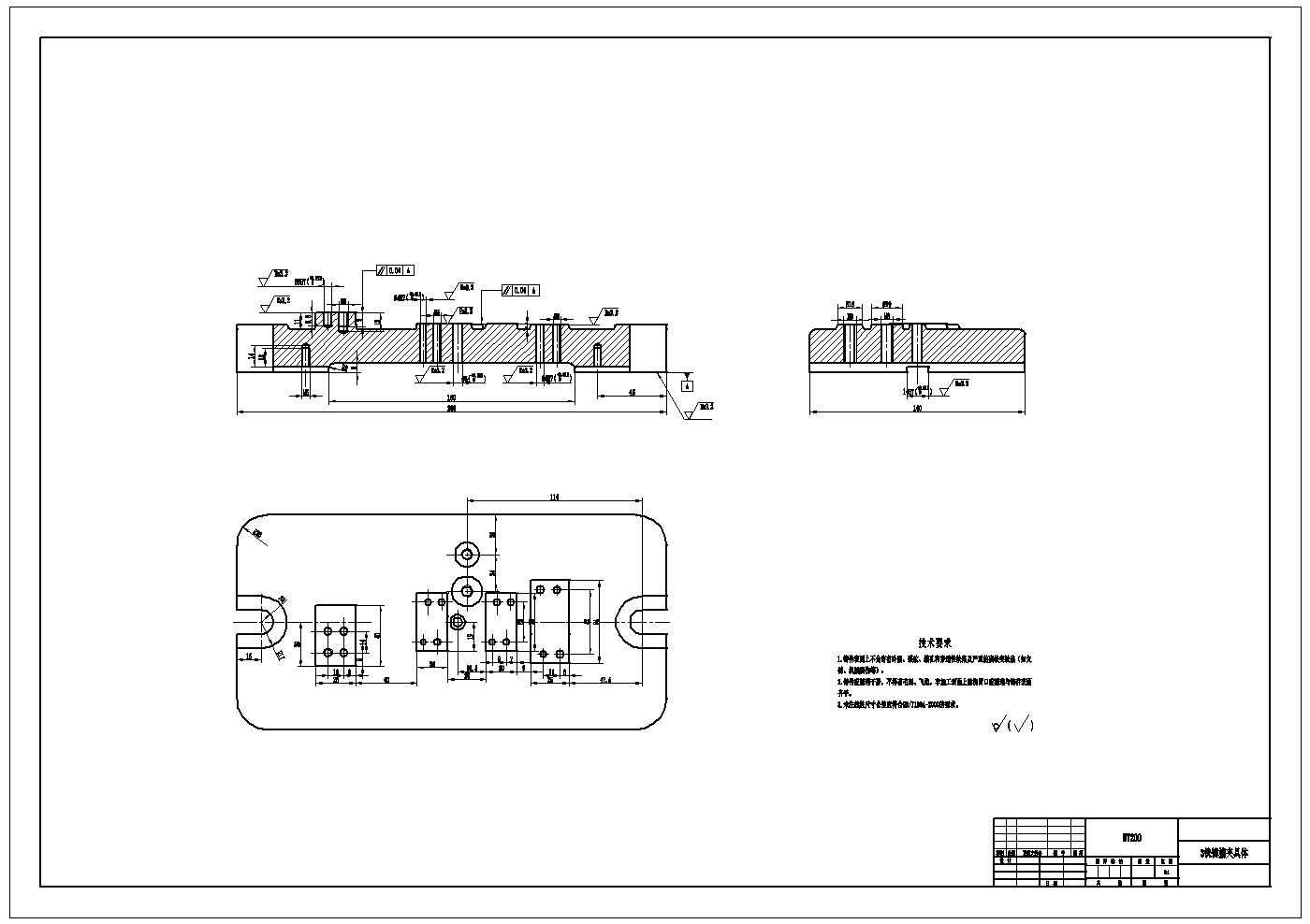

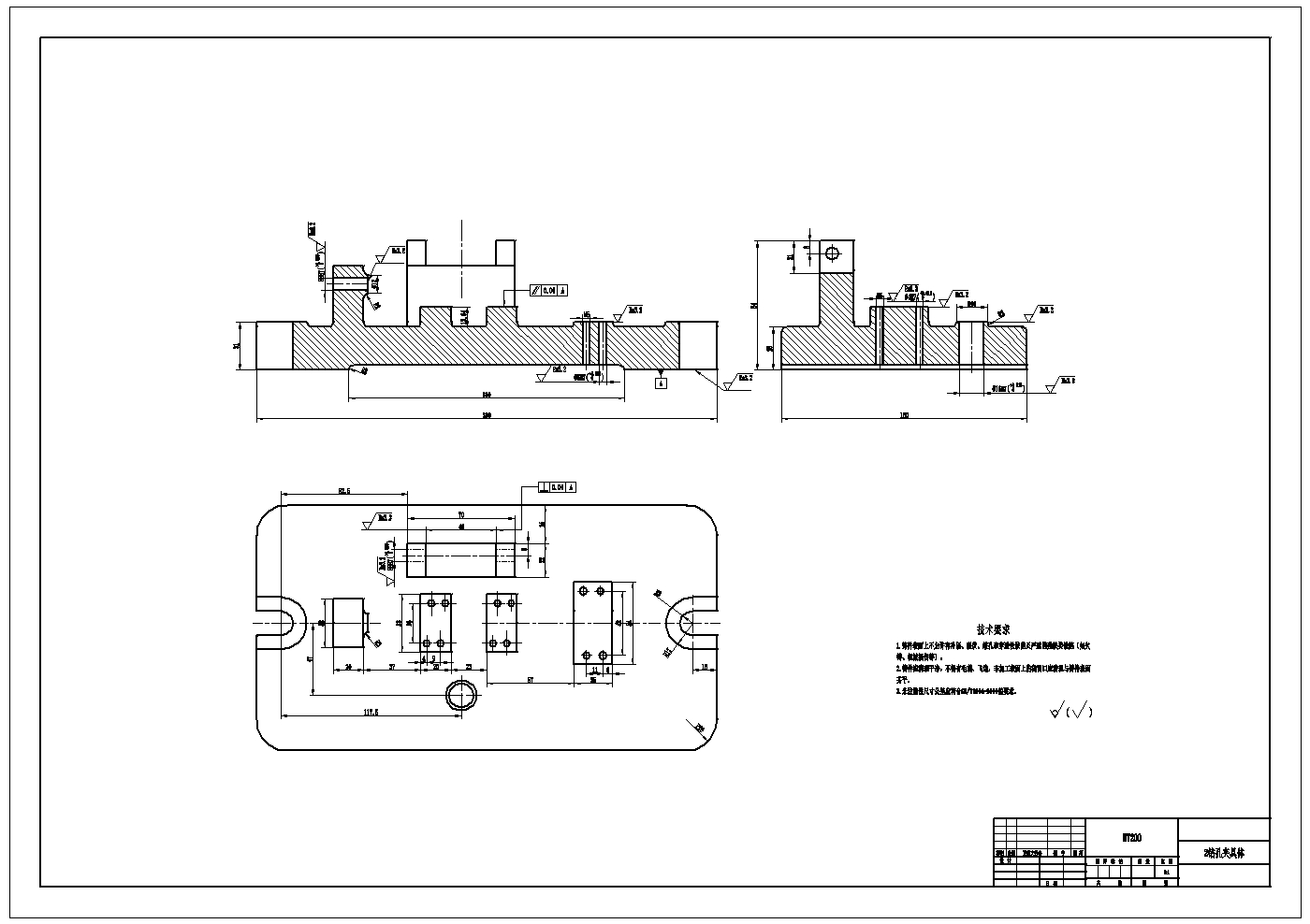

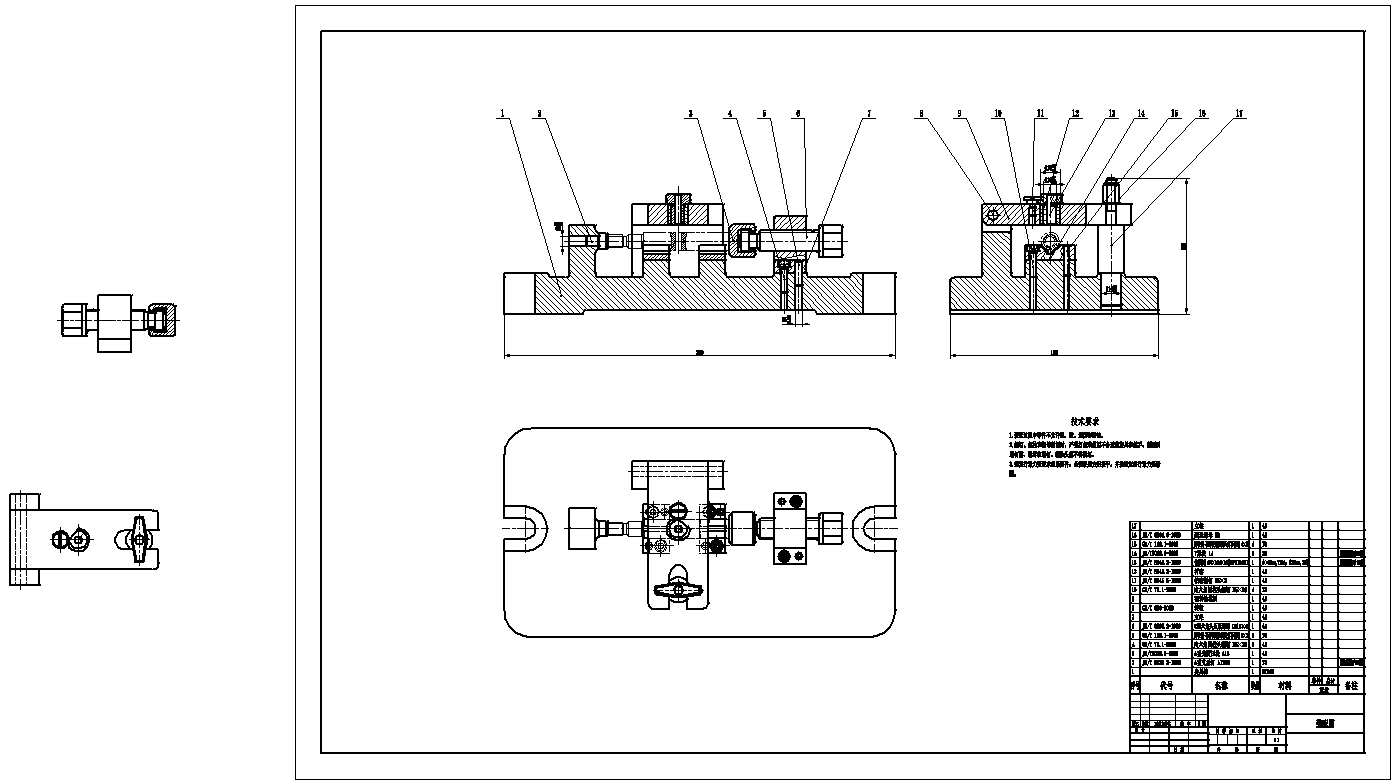

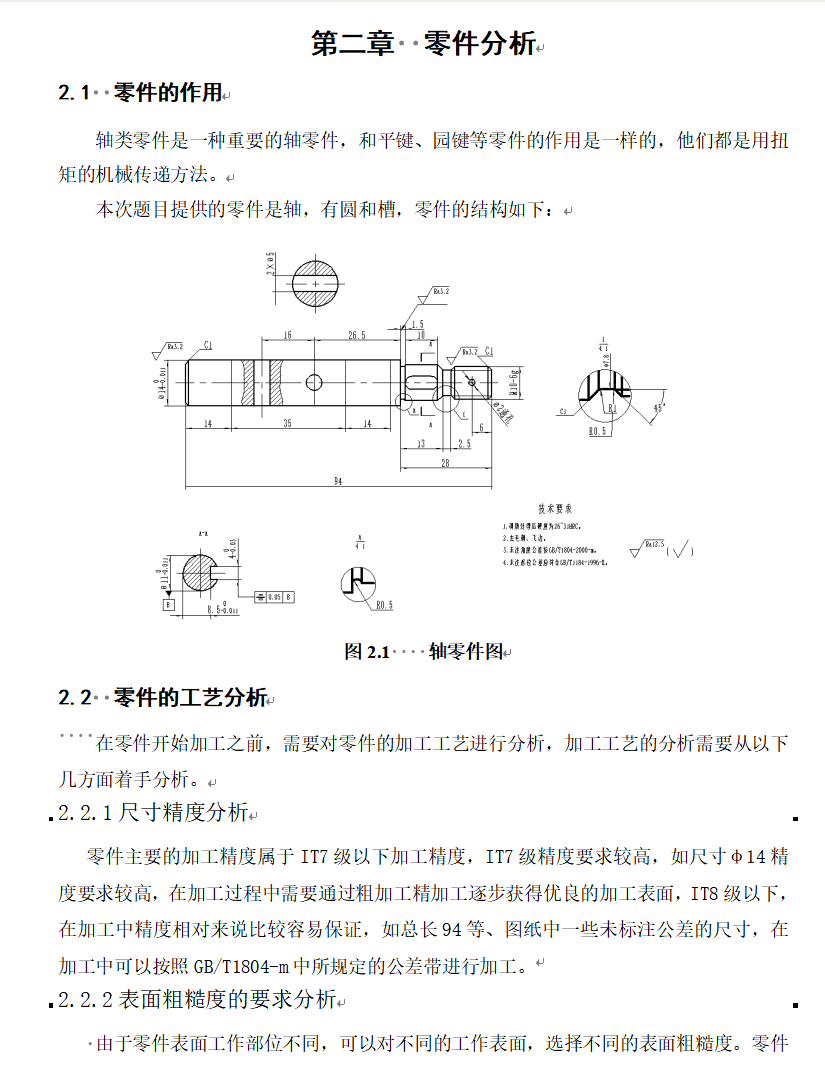

一根看似普通的泵轴，为什么要同时考虑外圆、台阶、孔、键槽、螺纹以及多处定位关系？本案例围绕泵轴加工工艺及夹具设计展开，从轴类零件的结构特点和加工要求出发，对加工工艺路线、定位方式及专用夹具方案进行分析。设计重点涉及车削、钻孔和铣键槽等加工内容，并结合轴类零件特点进行定位与夹紧方案设计。夹具设计中重点考虑V型块定位、支承与夹紧机构的配合，使工件能够满足相应加工工序的定位要求，同时对定位误差、夹紧力等内容进行分析。从图纸可以看到，该泵轴总长为94 mm，主要外圆尺寸包括φ14等精度要求，零件上还设置有孔、键槽及螺纹结构；技术要求中包括调质处理硬度26～31 HRC、去毛刺和锐边理，并对未注尺寸、角度及形位公差提出相应要求。对于正在进行机械制造工艺、轴类零件、专用夹具、机械毕业设计的同学，这类“零件分析—工艺路线—定位夹紧—夹具设计”的完整思路具有较好的参考价值
下载地址
网盘地址：https://pan.baidu.com/s/1UEAx2MOkVrI8WdF9YODdy
提取码：**** 获取提取码
